Ракета-носитель «Союз-5»

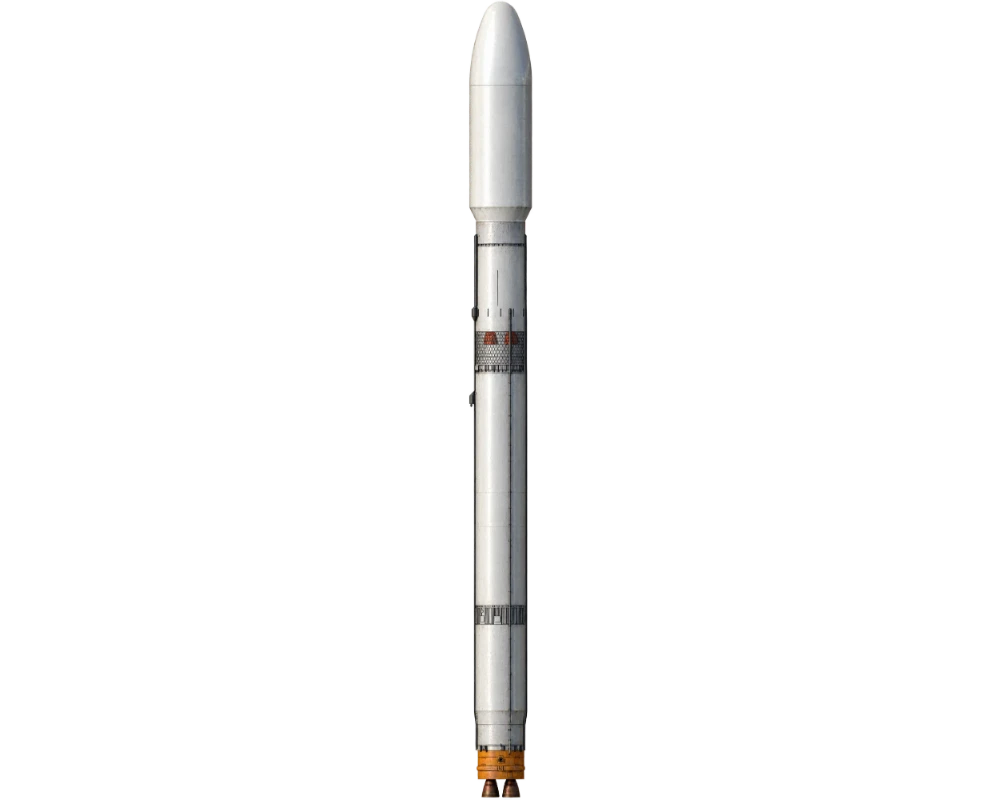

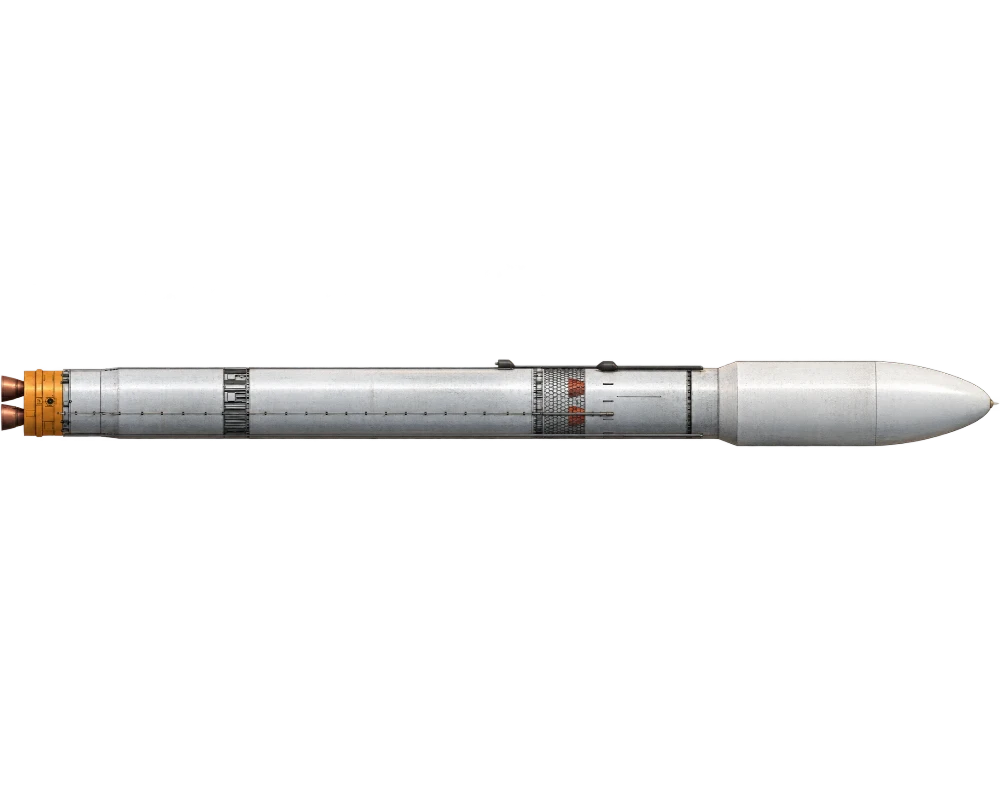

Ракета-носитель «Союз-5» – двухступенчатая, имеющая тандемную компоновку ступеней. Диаметр блоков составляет 4,1 метра. В качестве маршевого двигателя первой ступени используется жидкостной ракетный двигатель РД171МВ, разработанный АО «НПО «Энергомаш». В качестве маршевого двигателя второй ступени используется жидкостной ракетный двигатель РД0124МС, разработки АО «КБХА». Двигатели работают на топливной паре жидкий кислород + нафтил. Для изготовления топливных баков ракеты-носителя применяется алюминиевый сплав, имеющий повышенные механические характеристики. В производстве корпусных элементов РН используется автоматическая сварка трением с перемешиванием. Для снижения массы и габаритов блока второй ступени в конструкции применяется объединённое днище баков окислителя и горючего, а также межступенчатый отсек из композитных материалов.

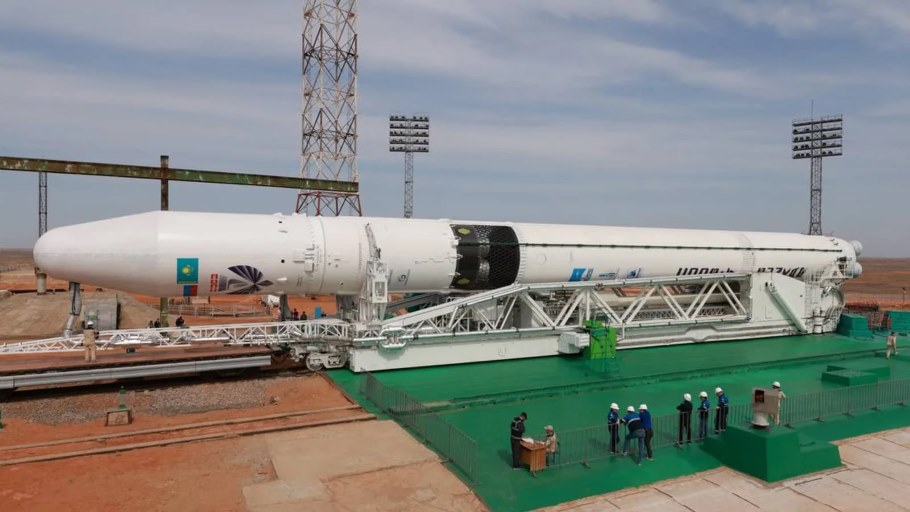

Для запусков РН «Союз-5», которая способна выводить на низкую опорную орбиту до 17 тонн полезного груза, планируется использовать наземную космическую инфраструктуру КРК «Байтерек» на космодроме «Байконур», создаваемую на базе КРК «Зенит-М», который обеспечивал запуски КА различного назначения с применением ракеты носителя «Зенит-3SLБ». Применение в составе РН системы аварийной защиты двигателей (САЗ Д) позволяет обеспечить сохранность РКН на СК в процессе запуска двигателя, а также реализацию миссии даже в случае отказа одного из блоков двигателя II ступени. Подготовка РН «Союз-5» на СК обеспечивается полностью в автоматическом режиме.

Ракета-носитель может использоваться с КГЧ в составе с:

– СЗБ диаметром 5,2 метра и РБ типа «Фрегат» или без РБ;

– СЗБ диаметром 4,11 метра и РБ типа «Фрегат» или без РБ.

Возможности РКН «Союз-5» в конфигурации с разгонным блоком «Фрегат» позволяют выполнять целевые запуски как основной полезной нагрузки, так и кластерные запуски ПН с МКА (в качестве попутной полезной нагрузки), а также групповые запуски двух близких по масса-габаритным характеристикам аппаратов».
